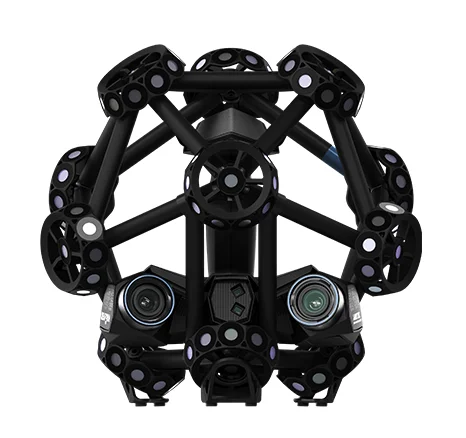

3D-сканер Creaform MetraSCAN
Артикул:
140326
3D-сканер с точностью сканирования 0.025 мм, область сканирования до 310х350 мм, скорость сканирования до 1 800 000 точек/с
Много
Нашли дешевле?
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Технические характеристики товара и цены на товар могут отличаться от указанных на сайте, уточняйте технические характрестики и цену на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Авторизованный дилер Creaform
Получить техническое задание
Запросить оферту
Профессиональный монтаж оборудования
Официальная гарантия производителя
Описание
Бесконтактные КИМ Creaform MetraSCAN – высокоточные оптические системы измерения для контроля геометрии и реверс-инжиниринга объектов среднего и большого размера. Работают в паре с оптическим трекером C-Track и контактным щупом, обеспечивая точность до 25 микрон и стабильность измерений даже в сложных условиях.
Основные преимущества
- Высокая точность – до 0,025 мм, стабильность результатов при перемещении
- Свобода движений – сканер и объект можно перемещать во время работы
- Работа без внешнего освещения – ИК-светодиоды в C-Track исключают влияние окружающего света
- Эргономичность и мобильность – беспроводное подключение, малый вес, быстрая настройка
- Гибкость в измерениях – охват объектов от небольших деталей до конструкций объемом 16,6 м³
Область применения
- Машиностроение
- Автомобилестроение
- Контроль геометрии отливок
- Реверс-инжиниринг корпусных изделий
- Контроль качества крупногабаритных объектов
Принцип работы
Система MetraSCAN использует лазерные перекрестия и две камеры высокого разрешения для анализа искажений проецируемых лазерных линий. Оптический трекер C-Track фиксирует положение сканера и объекта в пространстве, что обеспечивает высокую точность без необходимости жесткого крепления.
Характеристики
| Модель | MetraSCAN |
| Основные характеристики | |
| Технология сканирования | Оптическая лазерный подсвет |
| Размер сканируемого объекта | 310х350 мм |
| Область применения | Машиностроение, Автомобилестроение, Контроль геометрии отливок, Реверс-инжиниринг корпусных изделий, Контроль качества крупногабаритных объектов |
Характеристики
| Технология 3D-сканирования | Лазерная |
| Лазерные перекрестия | 7 / 15 |
| Класс лазера | 2M (безопасен для глаз) |
| Рабочее расстояние | 300 мм |
| Точность | До 0,025 мм |
| 3D-разрешение | До 0,025 мм |
| Объемная точность (9,1 м³) | До 0,064 мм |
| Скорость сканирования | До 1 800 000 точек/с |
| Зона сканирования | До 310 × 350 мм |
| Глубина резкости | 200–250 мм |
| Программное обеспечение | VXelements |
| Совместимость | Geomagic, PolyWorks, Metrolog X4, Spatial Analyzer, Verisurf, CATIA V5, SOLIDWORKS, Creo, NX, Solid Edge, Inventor, PowerINSPECT |
| Форматы экспорта | .dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf |
| Интерфейсы | USB 3.0 |
| Габариты | 289 × 235 × 296 мм |
| Вес | 1,48 кг |
| Сертификаты | EC Compliance, IP50, WEEE |
| Гарантия | 12 месяцев |
