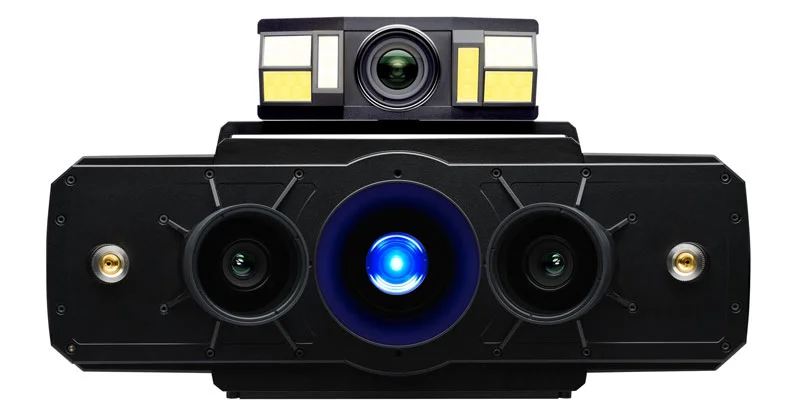

3D-сканер GOM ATOS 5 для лопаток ГТД
Артикул:
143955
3D-сканер с областью сканирования до 400х300 мм², скорость сканирования до 12 млн. точек/скан
Много
Нашли дешевле?
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Технические характеристики товара и цены на товар могут отличаться от указанных на сайте, уточняйте технические характрестики и цену на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Авторизованный дилер GOM
Получить техническое задание
Запросить оферту
Профессиональный монтаж оборудования
Официальная гарантия производителя
Описание
ATOS 5 для лопаток ГТД — это высокоточная система трехмерного оптического сканирования, специально разработанная для газотурбинной промышленности. Устройство обеспечивает точную оцифровку мельчайших деталей лопаток, блисков и других компонентов турбин с объемами измерения от 100 × 70 мм² до 400 × 300 мм². Оптимизированное рабочее расстояние, высокая стабильность и скорость сканирования делают систему незаменимой для контроля качества, анализа дефектов и ускорения процессов производства и ремонта.
Ключевые характеристики
- Разрешение до 12 000 000 точек за скан
- Измерительные объемы: от 100 × 70 × 50 мм до 400 × 300 × 250 мм
- Рабочее расстояние: 530 мм
- Предел допустимой погрешности формы: от ±0,003 мм
- Скорость сканирования: 0,2 секунды за скан
- Масса сенсора: 14 кг
- Источник света: LED
- Операционная система: Windows 10
- Программное обеспечение: ZEISS BLADE INSPECT PRO
Преимущества
- Высокоточная трехмерная оцифровка мельчайших деталей
- Оптимизированное рабочее расстояние для компактных зон измерения
- Быстрое сканирование — менее 20 минут для вентиляторных лопаток
- Полные данные для контроля качества и выявления скрытых дефектов
- Интеграция с программным обеспечением GOM и ZEISS
- Поддержка автоматизированного и ручного применения
- Соответствие требованиям газотурбинной отрасли
Область применения
- Измерение и контроль качества лопаток турбин и вентиляторов (NGV, OGV, IGV)
- Контроль профиля пера и геометрии аэродинамических элементов
- Разработка, обслуживание и ремонт газотурбинных двигателей
- Инспекция блисков и силовых агрегатов
Характеристики
| Модель | ATOS 5 |
| Страна производства | Германия |
| Основные характеристики | |
| Размер сканируемого объекта | до 400х300х250 |
| Область применения | Измерение и контроль качества лопаток турбин и вентиляторов (NGV, OGV, IGV), Контроль профиля пера и геометрии аэродинамических элементов, Разработка, обслуживание и ремонт газотурбинных двигателей, Инспекция блисков и силовых агрегатов |
Характеристики
| Параметр | Atos 5 (100) | Atos 5 (170) | Atos 5 (270) | Atos 5 (400) |
|---|---|---|---|---|
| Источник света | LED | |||
| Точек за скан | 12 000 000 | |||
| Измерительные объемы, мм | 100 × 70 × 50 | 170 × 130 × 100 | 270 × 200 × 200 | 400 × 300 × 250 |
| Расстояние между точками, мм | 0,025 | 0,044 | 0,067 | 0,097 |
| Рабочее расстояние, мм | 530 | |||
| Масса сенсора, кг | 14 | |||
| Габариты, мм | ~550 × 320 × 200 | |||
| Операционная система | Windows 10 | |||
| Программное обеспечение | ZEISS BLADE INSPECT PRO | |||
| Погрешность формы, ± мм | 0,003 | 0,003 | 0,004 | 0,005 |
| Погрешность диаметра, ± мм | 0,005 | 0,006 | 0,008 | 0,011 |
| Погрешность расстояния, ± мм | 0,005 | 0,008 | 0,011 | 0,013 |
