02.02.04.02 Учебно-лабораторный стенд «Диагностика топливных форсунок и плунжерных пар дизеля»
Артикул:
140417
Предназначен для проведения теоретических и практических занятий по изучению устройства и принципа работы топливных форсунок и плунжерных пар дизельных двигателей
Много
Нашли дешевле?
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Технические характеристики товара и цены на товар могут отличаться от указанных на сайте, уточняйте технические характрестики и цену на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Авторизованный дилер
Получить техническое задание
Запросить оферту
Профессиональный монтаж оборудования
Официальная гарантия производителя
Описание
Учебно-лабораторный стенд предназначен для проведения теоретических и практических занятий по изучению устройства и принципа работы топливных форсунок и плунжерных пар дизельных двигателей. Оборудование позволяет освоить диагностику, техническое обслуживание и ремонт элементов системы топливоподачи дизелей с насосным впрыском.
Преимущества
- Оснащен модулями для диагностики форсунок и плунжерных пар.
- Позволяет проводить лабораторные работы по проверке и регулировке топливной аппаратуры.
- Встроенный компрессор обеспечивает работу модуля контроля плунжерных пар.
- Подходит для работы с форсунками и плунжерными парами серийных дизельных двигателей.
Описание

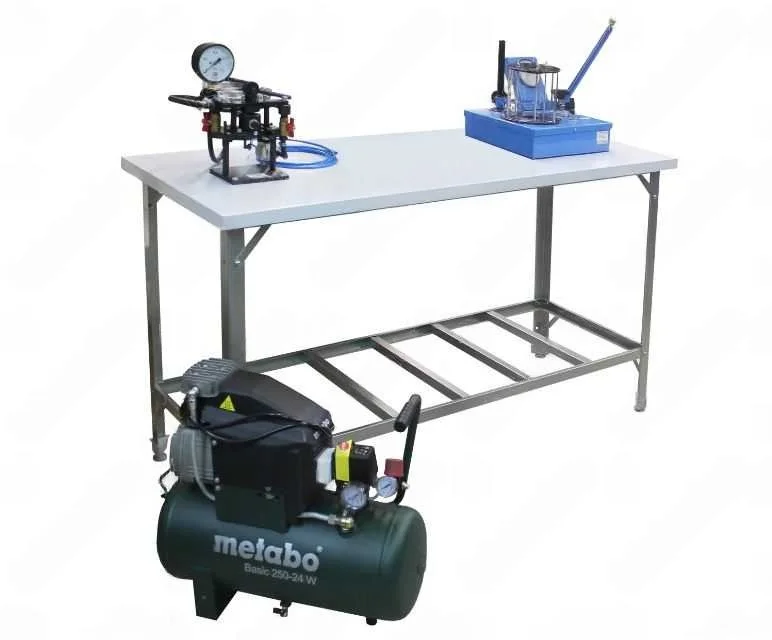

Стенд выполнен в виде однотумбового слесарного верстака, на котором размещены:
- Модуль контроля и регулировки параметров топливных форсунок включает гидроцилиндр с ручным управлением, топливопровод высокого давления, приемник распыленного топлива и индикаторную панель для регистрации давления в системе. В комплект входят три различные форсунки для проведения лабораторных работ.
- Модуль контроля параметров плунжерных пар настольного типа с регулятором давления, компрессором и ручным зажимом. Обеспечивает проверку плунжерных пар ТНВД ЯМЗ, КамАЗ, ЗИЛ. В комплект входят три плунжерные пары.
Перечень лабораторных работ
- Регулировка давления начала подачи топлива.
- Проверка гидравлической плотности распылителя.
- Оценка герметичности уплотняющего сопряжения распылителя.
- Оценка неравномерности распределения топлива между распыливающими отверстиями.
- Оценка гидравлической плотности плунжерной пары.
Состав поставки
- Учебно-лабораторный стенд «Диагностика топливных форсунок и плунжерных пар дизеля»
- Паспорт
Характеристики
| Страна производства | Россия |
Характеристики
| Максимальное давление в магистрали высокого давления, МПа | 40 |
| Тип испытуемых форсунок | Форсунки с гидравлическим управлением |
| Диаметр плунжерных пар, мм | 12 |
| Число одновременно проверяемых плунжерных пар, шт. | 1 |
| Число одновременно проверяемых топливных форсунок, шт. | 1 |
| Давление воздуха на входе в модуль контроля плунжерных пар, Бар | 4 |
| Габариты верстака (Д×Ш×В), мм | 1390×685×860 |
| Толщина металла столешницы, мм | 1,2 |
| Толщина деревянной столешницы, мм | 25 |
| Рабочее давление воздуха компрессора, Бар | 8 |
| Потребляемая мощность компрессора, кВт | 1 |
| Напряжение питания компрессора, В | 220 |
