Лабораторный практикум по электричеству Наураша

Товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации

Входит в перечень учебного оборудования для оснащения школ-новостроек (Приказ №804 Минпросвещения РФ от 06.09.2022 гг.)

Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования.

Измерение параметров электрических цепей осуществляется с помощью двухканального осциллографического датчика напряжения, подключаемого к USB-входу компьютера.

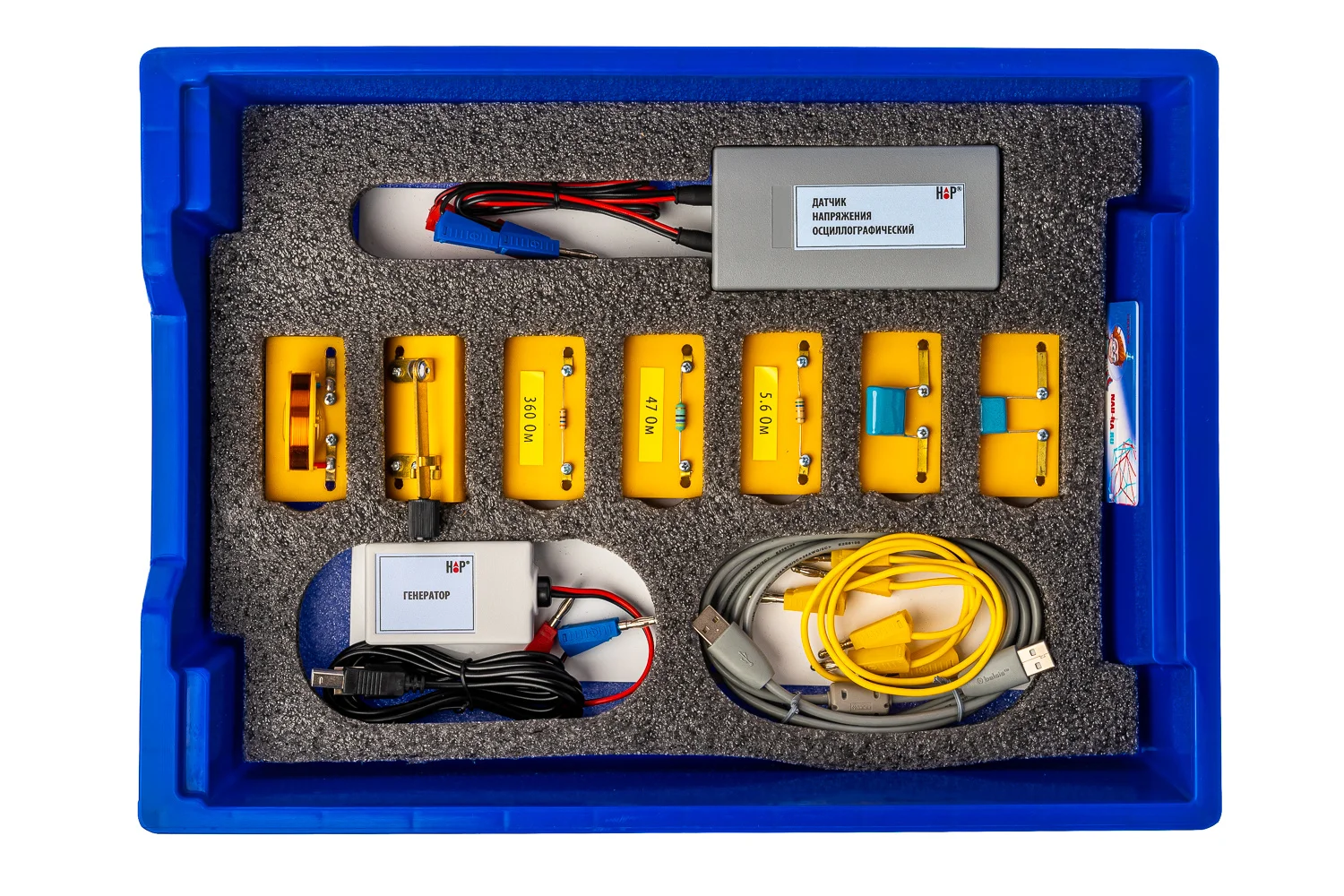

Состав набора:

• Осциллографический датчик напряжения (диапазон измерений от -100 до +100 В)
• Генератор с управлением от компьютера
• Ключ на платформе
• Резистор 5,6 Ом на платформе
• Резистор 47 Ом на платформе
• Резистор 360 Ом на платформе
• Катушка индуктивности на платформе
• Конденсатор 1 мкФ на платформе
• Конденсатор 4.7 мкФ на платформе
• Комплект проводов
• Рабочее поле из стального листа
• Методическое обеспечение
• Программное обеспечение для проведения экспериментов
• Программное обеспечение для проведения расчетного моделирования
• Система хранения

Двухканальный осциллографический датчик напряжения обеспечивает синхронную по времени регистрацию напряжений на двух элементах электрической цепи, а встроенная в программу обработки данных функция суммирования позволяет при обработке данных определять заряд по осциллограмме тока.

Генератор подключается к USB-порту компьютера и обеспечивает формирование выходного переменного напряжения с частотой в диапазоне от 20 Гц до 10 кГц.

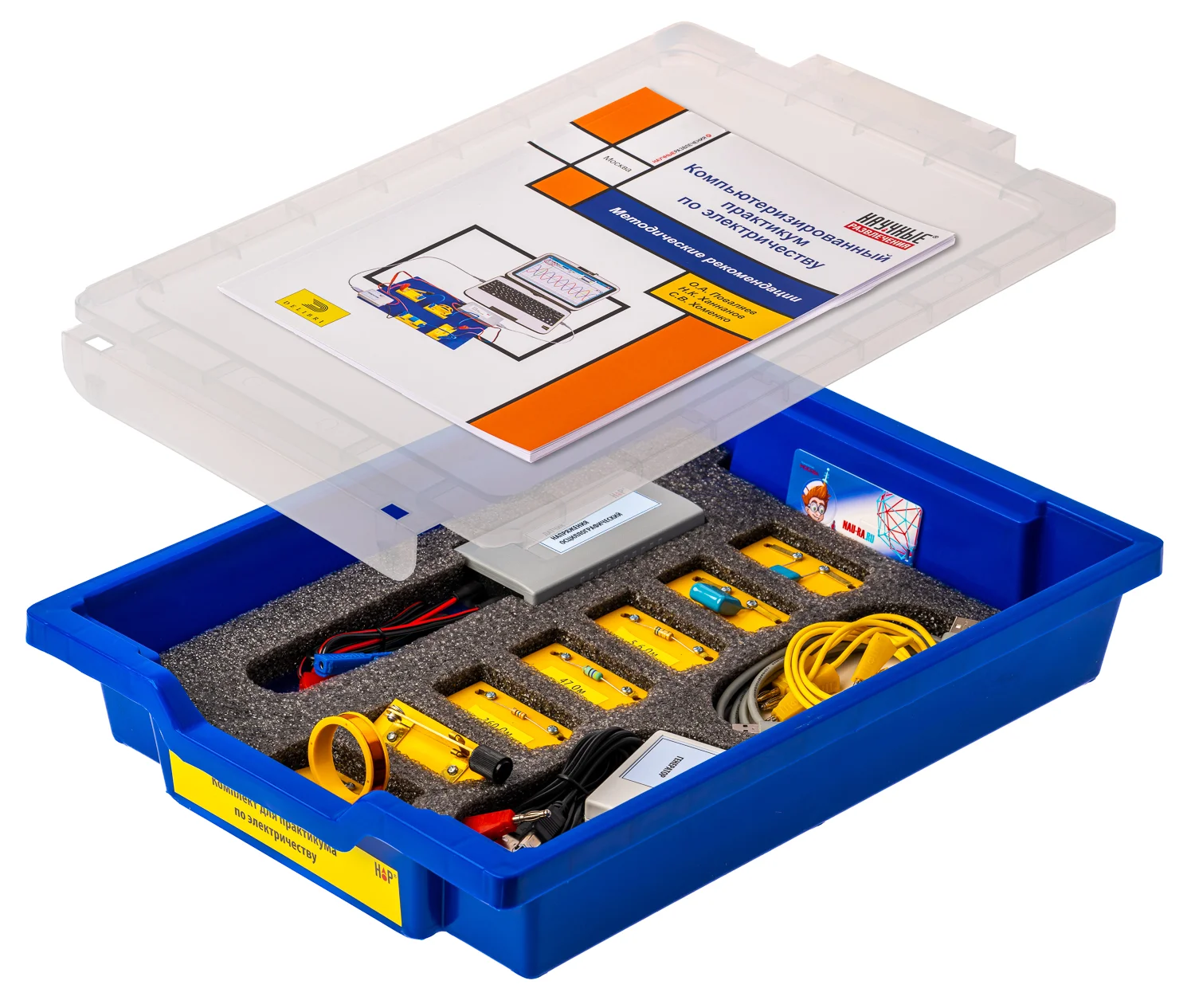

Комплект укомплектован в пластиковую систему хранения, которая закрывается прозрачной пластиковой крышкой на защелках для обеспечения наблюдения за содержимым. Комплект оборудования в системе хранения располагается на ложементе в индивидуальных ячейках.

Методическое обеспечение

Комплект сопровождается методическим руководством на русском языке, которое содержит рекомендации по проведению 4-х экспериментальных работ, посвященные изучению нестационарных процессов в электрических цепях.
Дополнительно в комплекте поставляется электронное методическое руководство к программам моделирования, которое содержит описание программ моделирования и задания, выполненные в рамках каждой работы по численному моделированию.

Программное обеспечение

Содержит сценарии 4-х лабораторных работ профильного уровня, включающие оптимальные параметры запуска, времени регистрации сигнала с осциллографического датчика напряжения и возможности обработки полученного сигнала. Обеспечивает компьютерное моделирование процессов в электрических цепях, содержащих конденсаторы, катушки индуктивности и резисторы.

Рекомендуемый уровень образования:

— Основное общее (5 — 9 класс)
— Среднее общее (10 и 11 классы)
— Дополнительное образование

Рекомендуемый возраст: от 12 лет

Рекомендуемое количество на кабинет: 5 штук
