Цифровая лаборатория по физике для учителя (24 датчика)

 Товар внесен в реестр промышленной продукции, произведенной на территории Российской Федерации

Входит в перечень учебного оборудования для оснащения школ-новостроек (Приказ №804 Минпросвещения РФ от 06.09.2022 гг.)

Области знаний и применение

Цифровая лаборатория по физике охватывает весь курс физики: раздел механика, раздел молекулярная физика, раздел электричество, раздел оптика

Чему научится ребенок

Цифровая лаборатория по физике для учителя предназначена для выполнения экспериментов по темам курса физики 7-9 классов основной школы и 10-11 классов

Способ работы

Позволяет обучать основным этапам проведения экспериментального исследования, а также позволяет проводить с учениками совместные исследования

Состав комплекта

• Комплект беспроводной передачи данных
• Цифровой датчик положения (4 канала)
• Цифровой Р-датчик температуры (от -20 до +110 градусов Цельсия)
• Цифровой Р-датчик абсолютного давления (от 0 до 200 КПа)
• Цифровой осциллографический датчик напряжения (от -100 до +100 Вольт, 2 канала)
• Цифровой Р-датчик напряжения (от -25 до +25 Вольт)
• Цифровой Р-датчик напряжения (от -250 до +250 мВ)
• Цифровой Р-датчик тока (от -2,5 до +2,5 Ампер)
• Цифровой Р-датчик тока (от -250 мА до +250 мА)
• Цифровой Р-датчик магнитного поля (от -40 до +40 мТл, от -5 до +5 мТл)
• Цифровой датчик давления дифференциальный (от 0 до 200 кПа, от 0 до 20 кПа)
• Цифровой датчик температуры термопарный (от -100 до +100 градус Цельсия, от -100 до +400 градусов Цельсия, от -100 до +1000 градусов Цельсия)
• Цифровой датчик температуры (от -40 до +180 градусов Цельсия)
• Цифровой Р-датчик освещенности (от 0 до 1000 лк, от 0 до 20000 лк, от 0 до 188000 лк)
• Цифровой Р-датчик света (от 0 до 10000 лк)
• Цифровой датчик ионизирующего излучения (от 0 до 1000 мкР/ч)
• Цифровой Р-датчик влажности (от 0 до 100%)
• Цифровой Р-датчик угла (от 0 до 3600 градусов)
• Цифровой датчик звука двухканальный
• Цифровой датчик расстояния ультразвуковой (от 0,04 до 4 метров)
• Цифровой датчик силы (от -20 до +20 Н)
• Цифровой датчик оптоэлектрический
• Цифровой датчик угловой скорости (числа оборотов) (от 0.3 до 125 рад/с)
• Цифровой Р-датчик ускорения и угловой скорости
• Цифровой Р-датчик звука с функцией интегрирования (от 100 Гц до 10 кГц)
• Стержень для закрепления в штативе (2 шт.)
• Кабель соединительный USB (2 шт.)
• Кабель соединительный для IDC разъема
• Комплект оборудования для проведения экспериментов
• Программное обеспечение

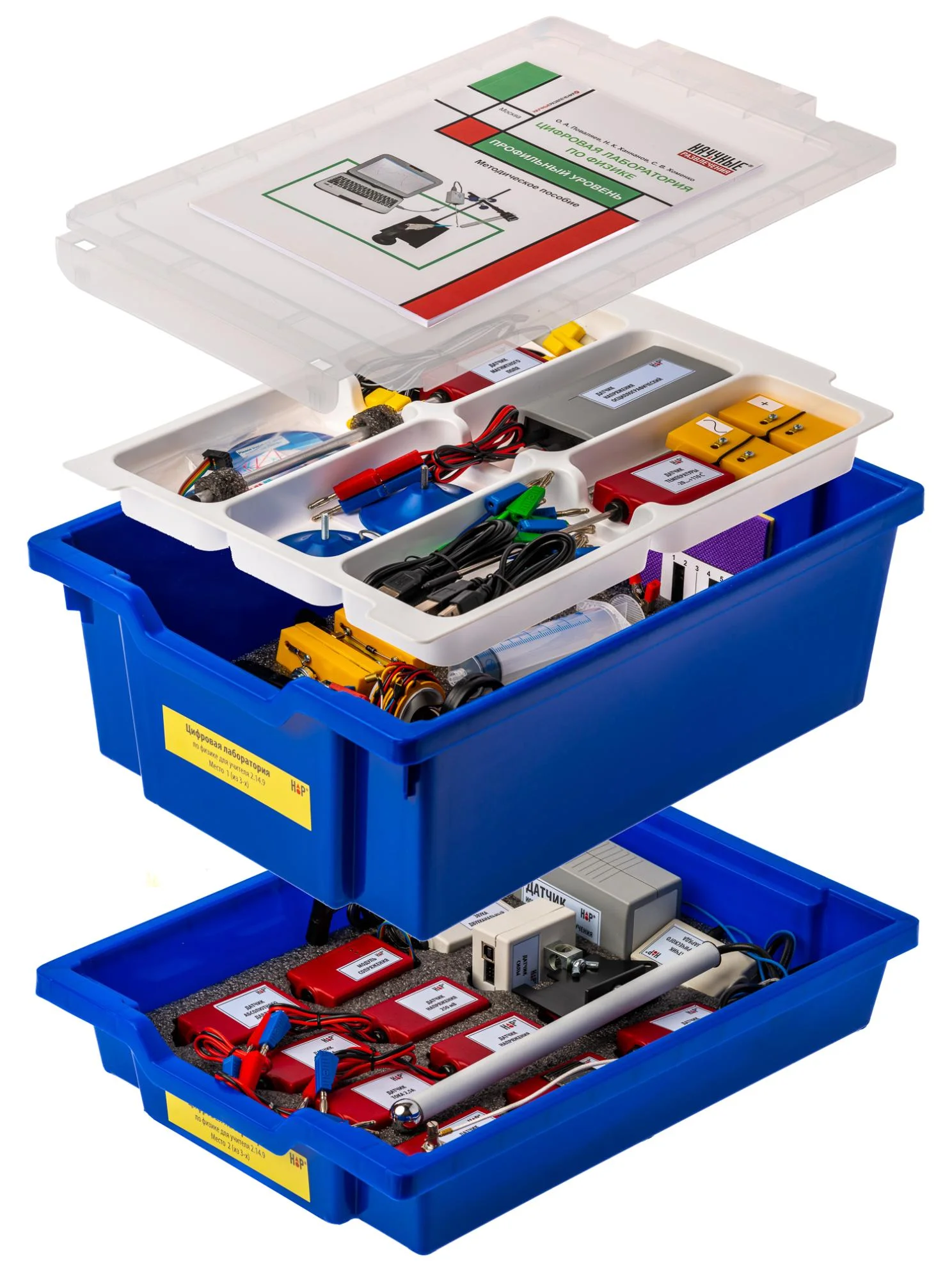

Все оборудование цифровой лаборатории (кроме скамьи) укомплектовано в специальные пластиковые контейнеры, которые закрываются прозрачной пластиковой крышкой. Комплект оборудования и датчики в контейнерах располагаются на ложементах в индивидуальных ячейках. Скамья имеет отдельную упаковку

Возможности и преимущества цифровых датчиков

Все датчики, входящие в цифровую лабораторию, имеют разъемы USB.

Корпуса датчиков изготовлены из ударопрочного пластика.

Р-датчик работает как с устройствами под управлением ОС семейства Windows, так и на устройствах под управлением ОС семейства Android. Кроме того, Р-датчик подключается к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО.

Для подключения к регистрирующим устройствам цифровой Р-датчик имеет 2 разъема. Для подключения к персональному компьютеру под управлением ОС семейства Windows и к устройствам с поддержкой технологии OTG под управлением ОС семейства Android используется разъем USB.

Для подключения к Arduino-совместимым робототехническим изделиям и к имеющимся блокам сбора данных, в том числе LEGO, VEX, НАУРОБО, используется разъем IDC-типа.

Р-датчик позволяет одновременное подключение IDC разъема к робототехническому изделию и USB разъема к компьютеру с целью синхронного вывода данных на два устройства – на персональный компьютер и на робототехническое устройство (блок сбора данных), что необходимо при разработке или настройке робототехнического устройства.

Методическое сопровождение

Цифровая лаборатория содержит методические руководства в 2-х частях, в которых приведены пошаговые инструкции выполнения лабораторных работ.

Методические руководства содержат описание:

• интерфейса программного обеспечения и порядка его установки,
• функционала программного обеспечения для регистрации данных с датчиков (включая веб-камеру),
• инструментария по обработке данных (изменения масштабов демонстрации сигнала с датчика, перенесения данных в таблицы и дальнейшей работы с ними, алгоритмы обработки изображений, получаемых с веб-камеры, составление электронного отчета)

Программное обеспечение

Программное обеспечение содержит 34 сценария проведения лабораторных работ, включающие оптимальные параметры настройки 4 датчиков, позволяющие получить сигнал с датчиков при использовании оборудования, описанного в методическом руководстве к цифровой лаборатории

Преимущества комплекта беспроводной передачи данных

Обеспечивает беспроводную передачу данных проводимых измерений по каналу Bluetooth между Р-датчиками цифровой лаборатории и компьютером (не входящим в комплект поставки), и позволяет выполнять эксперименты, не подключая проводным способом цифровые измерители
