Модуль соединительный АТБ-2103
Артикул:
143321
Модуль соединительный АТБ-2103 предназначен для механической и электрической стыковки контроллера АТБ-2100 и модулей расширения АТБ-2101, АТБ-2301.
Много
Нашли дешевле?
Цена по запросу
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Технические характеристики товара и цены на товар могут отличаться от указанных на сайте, уточняйте технические характрестики и цену на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.
Авторизованный дилер АТБ Электроника
Получить техническое задание
Запросить оферту
Профессиональный монтаж оборудования
Официальная гарантия производителя
Описание

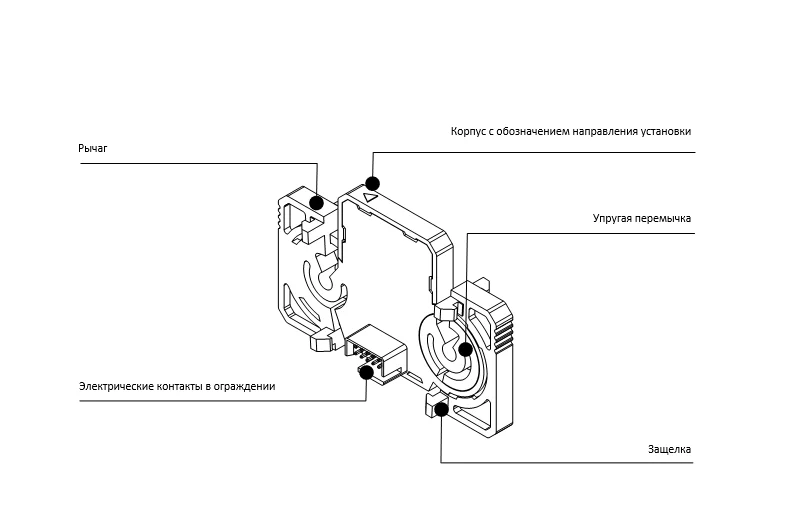

Модуль соединительный представляет собой корпус с расположенными на нем с двух сторон защелками для соединения с отверстиями в корпусах соединяемых устройств – контроллеров и модулей расширения.
Корпус соединительного модуля оснащен рычагами с упругими перемычками, обеспечивающими надежную стыковку соединяемых устройств и их мягкую расстыковку путем нажатия на выступающие части рычагов.
Защелки имеют клинообразные скосы на внешней поверхности, выполненные с возможностью смещения и самоцентровки при входе в отверстия соединяемого устройства.
В корпусе соединительного модуля расположены электрические контакты, предназначенные для передачи данных между соединяемыми устройствами.
Контакты оснащены механическими ограждениями, которые, помимо защиты контактов, обеспечивают возможность стыковки корпусов соединяемых устройств только в определенной, корректной ориентации.
Для визуального определения направления установки соединительного модуля, на его корпусе имеется символ в виде стрелки, обозначающий направление вверх.
При подключении контроллера и модулей расширения с помощью соединительного модуля, на крайних подключенных устройствах, автоматически подключаются терминаторы, обеспечивающие согласование волнового сопротивления линии передачи данных CAN для обеспечения ее стабильной работы на максимальной скорости. Индикация включения терминаторов производится светодиодами красного цвета внутри корпусов соединяемых устройств.
Конструкция соединительного модуля, корпусов контроллеров и модулей расширения запатентована.
Характеристики
| Модель | АТБ-2103 |
| Артикул производителя | АТБ-2103 |
| Страна производства | Россия |
Характеристики
| Аналоговые/дискретные входы | 3 x NTC10K/0…10В/4…20мА/сухой контакт 5 х NTC10K/PT1000/NI1000/сухой контакт 6 x сухой контакт Напряжение разомкнутого контакта, не более: 12 VDC |
| Аналоговые выходы | 4 x 0…10В/ШИМ, выходной ток - не более 10 мА по каждому из каналов |
| Дискретные выходы | 7 x механические или твердотельные нормально разомкнутые реле – на любом из каналов Механические реле: 5А 250VAC/30VDC (на резистивную нагрузку), 30 тыс. циклов Твердотельные реле: 150мА 250VAC, 500мА 48VDC/AC |
| Консольный порт | RS485 Modbus / CAN |
| Программное обеспечение | Встроенное, обеспечивает взаимодействие модуля расширения с управляющим контроллером |
| Электропитание | Вход: 24В AC/DC +10 %/-15 % 50 Гц, потребляемая мощность не более 15 Вт. Выход для питания датчиков: 11В DC, допустимая мощность нагрузки 1 Вт. |
| Разъем подключения к электросети | Винтовые разъемы |
| Диапазон рабочих температур, °C | 20…+60 °C, 90 % отн. влажность, без образования конденсата |
| Конструктивное исполнение | Корпус для монтажа на DIN рейку |
| Габаритные размеры (ШхДхВ), мм | 71 мм х 111 мм х 75 мм |
