Платформа программно-аппаратная контроллер АТБ-2100

Особенности

• Встроенное программное обеспечение
• Большая плотность сигналов ввода/вывода
• Встроенный модуль WIFI
• Два независимых интерфейса RS485
• Встроенный дополнительный источник питания
• Опциональный боковой переходник

Описание

Параметрический контроллер АТБ-2100 предназначен для управления вентиляционными и холодильными установками, центральными кондиционерами, увлажнителями и другими видами инженерных систем зданий:

• Промышленные модульные и компактные вентиляционные установки, центральные кондиционеры
• Индивидуальные тепловые пункты
• Промышленные холодильные установки
• Прецизионные кондиционеры
• Промышленные увлажнители
• и иные типовые агрегаты

Для каждого из видов оборудования предназначено соответствующее универсальное конфигурируемое программное обеспечение, встроенное в контроллер при его изготовлении.

Конфигурирование контроллера под особенности конкретной установки производится с помощью мастера конфигурации, запускаемого автоматически при первом включении контроллера. При необходимости, впоследствии конфигурация может быть изменена пользователем при наличии соответствующего уровня доступа.

В настоящее время реализовано программное обеспечение, поддерживающее подавляющее большинство конфигураций промышленных вентиляционных установок и центральных кондиционеров.

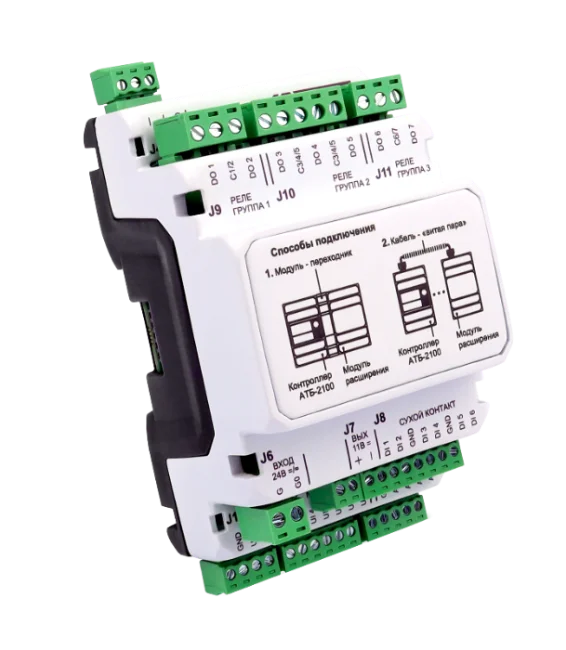

Линейка контроллеров АТБ-2100 включает в себя модули расширения, позволяющие увеличить количество сигналов ввода-вывода контроллера в тех случаях, когда их недостаточно в самом контроллере для решения задачи автоматизации той или иной установки.

Преимущества

Встроенное программное обеспечение исключает необходимость разработки специализированного прикладного программного обеспечения силами заказчика, что радикально снижает себестоимость комплектных систем управления на основе АТБ-2100.

Большая плотность сигналов ввода/вывода, совместно с возможностью гибкого конфигурирования типов сигналов подключаемых датчиков и исполнительных устройств, обеспечивает максимальное удобство на этапах проектирования щита автоматики, его сборки и пусконаладки.

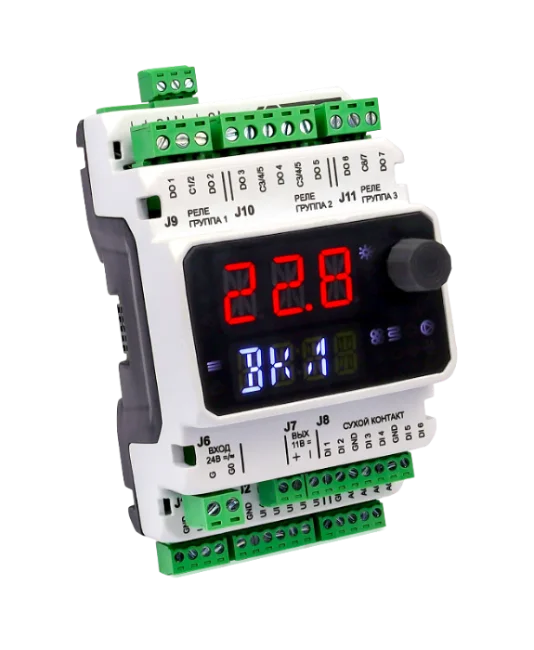

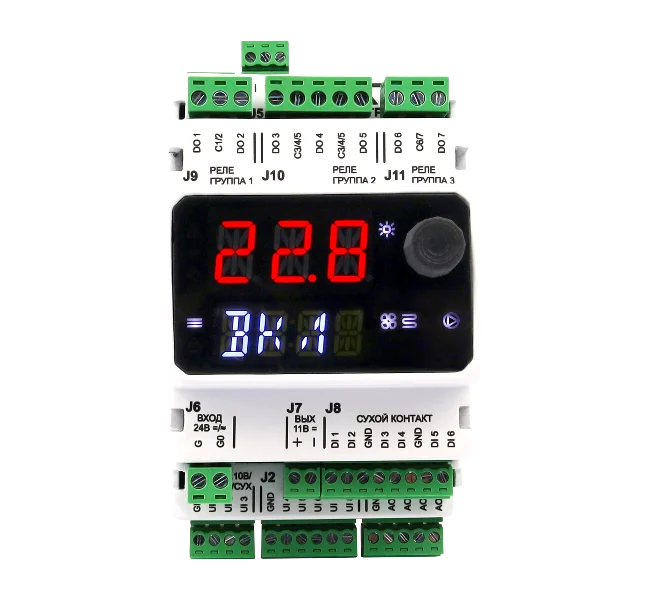

Встроенный дисплей имеет крупные, яркие, хорошо различимые символы и удобный способ управления с помощью энкодера с осязаемым кликом.

Меню пользователя на встроенном дисплее выполнено на русском языке с возможностью переключения на английский язык.

Встроенный модуль WIFI позволяет подключаться к контроллеру и управлять его работой с помощью смартфона, планшета, ПК.

Два независимых интерфейса RS485 обеспечивают одновременное подключение контроллера к системе диспетчеризации по протоколу Modbus RTU и взаимодействие контроллера с полевыми устройствами, в т.ч. пользовательскими терминалами, датчиками, оснащенными последовательным интерфейсом, частотными преобразователями и т.д.

Возможность оснащения контроллера как механическими, так и твердотельными реле, обеспечивает снижение цены устройства и позволяет гибко решать задачи управления установками различных конфигураций, особенно в случаях, когда необходимо управление исполнительными устройствами, требующими частого переключения дискретных сигналов управления (в частности, электрокалориферами).

Встроенный дополнительный источник питания позволяет питать опциональные активные датчики непосредственно от контроллера при соблюдении ограничений по напряжению и мощности.

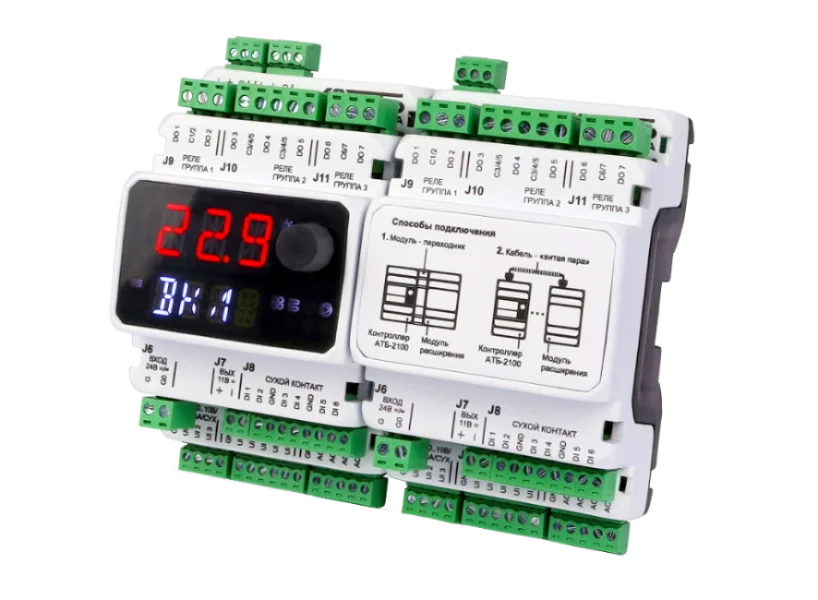

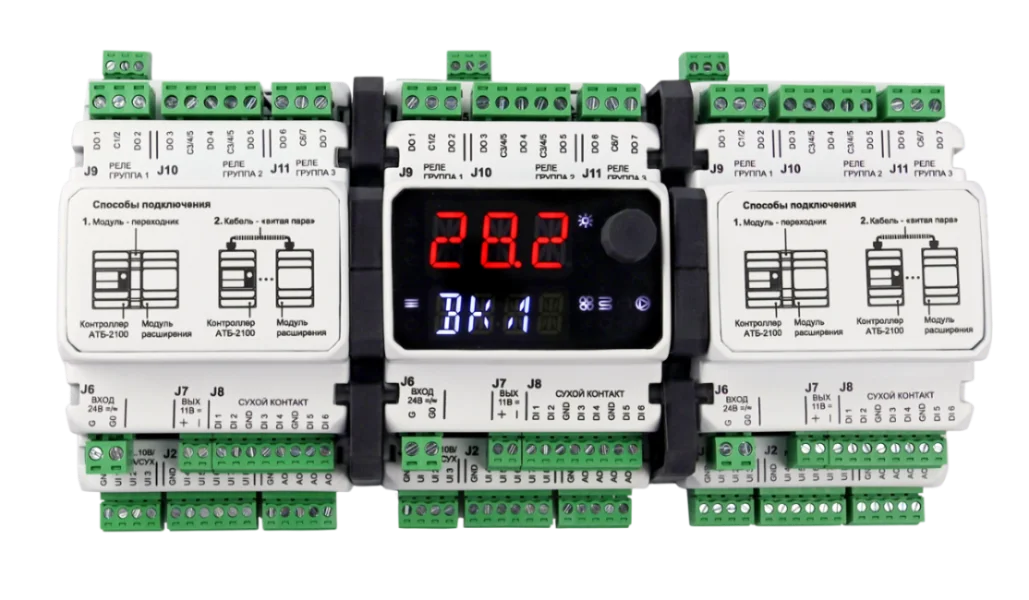

Опциональный боковой переходник позволяет соединять контроллер и модули расширения без использования внешних проводов и без необходимости назначения адреса модулю расширения, что упрощает монтаж и пусконаладку оборудования.

При использовании бокового переходника, соединение – разъединение контроллера и модуля расширения не требует усилий и может производиться без снятия устройств с DIN рейки.

Защелки крепления на DIN рейке выполнены с фиксацией как в закрытом, так и в открытом положении, что существенно упрощает монтаж устройства в щите, особенно, в случае, если контроллер используется совместно с модулями расширения.

Использование съемных винтовых клемм обеспечивает необходимую надежность расключения проводов без риска повреждения контроллера. В частности, кабельные сборки для монтажа щита автоматики, могут выполняться заблаговременно, даже до покупки и установки контроллера в щит.

Комплектование контроллера и модуля расширения готовым набором винтовых клемм снимает необходимость самостоятельного поиска и закупки разъемов заказчиком.

Предусмотрена возможность обновления программного обеспечения контроллера в полевых условиях через интерфейсы RS485 или WIFI.

Приложение для мобильных устройств

Мобильное приложение ATB-2100 предназначено для следующих задач:

• Подключение к контроллеру ATB-2100 с помощью беспроводного интерфейса Wi-Fi
• Просмотр уставок, параметров и режимов работы контроллера
• Управление уставками, параметрами и режимами работы контроллера с учетом уровня доступа выбранного профиля
• Просмотр списков текущих и архивных тревог, а также настройка их параметров
• Управление работой контроллера по расписанию
• Ручное управление режимами работы каналов ввода-вывода контроллера и подключенных к нему модулей расширения для упрощения процесса пусконаладки
• Создание и изменение конфигурации контроллера, загрузка конфигураций в контроллер и их выгрузка из него, а также пересылка конфигураций через мессенджеры, электронную почту и иные каналы коммуникаций, доступные в мобильных устройствах
