3D сканер RangeVision Proton

Описание

RangeVision Proton - российский оптический 3D-сканер с возможностью роботизации.

Две зоны сканирования

В системе реализовано две зоны сканирования — XS-M и S-M. За каждую зону отвечает своя пара камер, изначально откалиброванная под соответствующий измерительный объём. Переключение между зонами выполняется автоматически с помощью программного обеспечения — ручная настройка не требуется.

3D-сканирование с точностью до 5 микрон

3D сканер Proton отличается высокой точностью — это самая точная модель в линейке RangeVision. В данный момент ведётся процедура включения устройства в Реестр средств измерений и Реестр российской радиоэлектронной продукции.

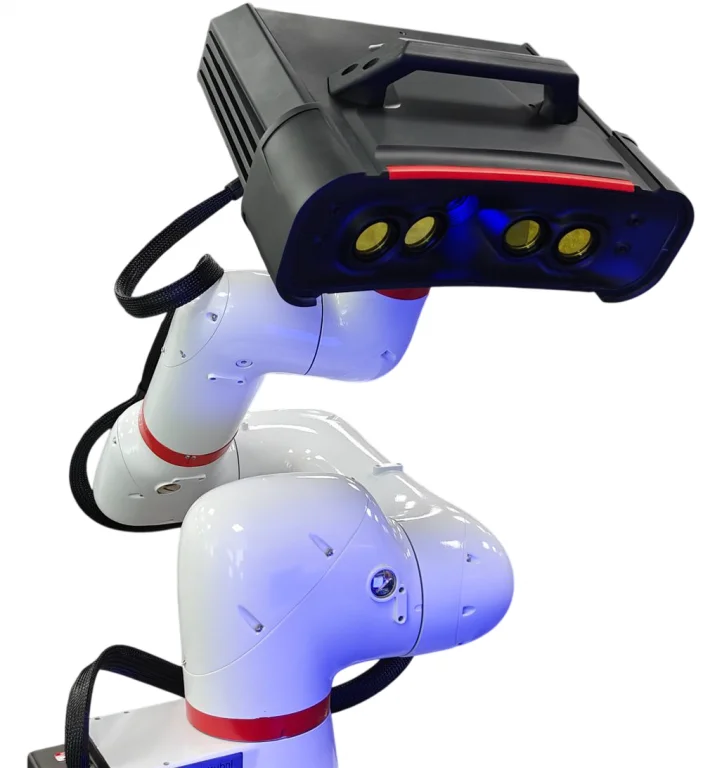

Два режима работы: стационарный и в составе роботизированной ячейки

Сканер совместим с роботизированными ячейками и может использоваться в стационарном режиме. Благодаря рамной конструкции устройство сохраняет калибровку даже при динамических перемещениях в составе роботизированного комплекса. Для интеграции с промышленными роботами предусмотрено крепление к стандартным фланцам по стандарту ISO 9409-1.

Бесшовное управление двумя зонами сканирования

Proton обеспечивает бесшовное управление двумя зонами измерения. Каждая пара камер предварительно настроена под свой измерительный объём. Переключение между зонами осуществляется исключительно программным способом в рамках одного рабочего цикла — это исключает необходимость ручной перенастройки, замены оптики или физического взаимодействия со сканером, благодаря чему робот продолжает работу без остановок.

Устойчивая конструкция

Конструкция оптического блока и внутренние элементы устройства специально разработаны так, чтобы сохранять точность измерений при воздействии инерционных нагрузок и вибраций — в том числе в условиях динамичного движения манипулятора.

Универсальное решение

RangeVision Proton отличается универсальностью монтажа и интеграции. Он оснащён интерфейсом под стандартные фланцы промышленных роботов и коботов по стандарту ISO 9409-1 — дополнительные переходники не требуются. Для встраивания в системы контроля производства при необходимости предоставляется API.

Комплектация

• 3D-сканер Rangevision Proton
• Лицензионный ключ, встроенный в сканирующий модуль
• Кабель USB 3.0 для подключения ПК
• Кабель питания для подключения к сети 220 В
• Комплект калибровочных полей из углепластика
• Усиленный штатив
• Защитный чемодан с ложементом для транспортировки и хранения

• Поворотный стол (диаметр 32 см, грузоподъёмность 60 кг)
• Кабель USB 2.0 для подключения к ПК
• Блок питания и кабель для поворотного стола

• Программа сканирования и обработки RV 3D Studio
• Паспорт на сканер
• Руководство пользователя
• Сертификат первичной поверки средства измерения
