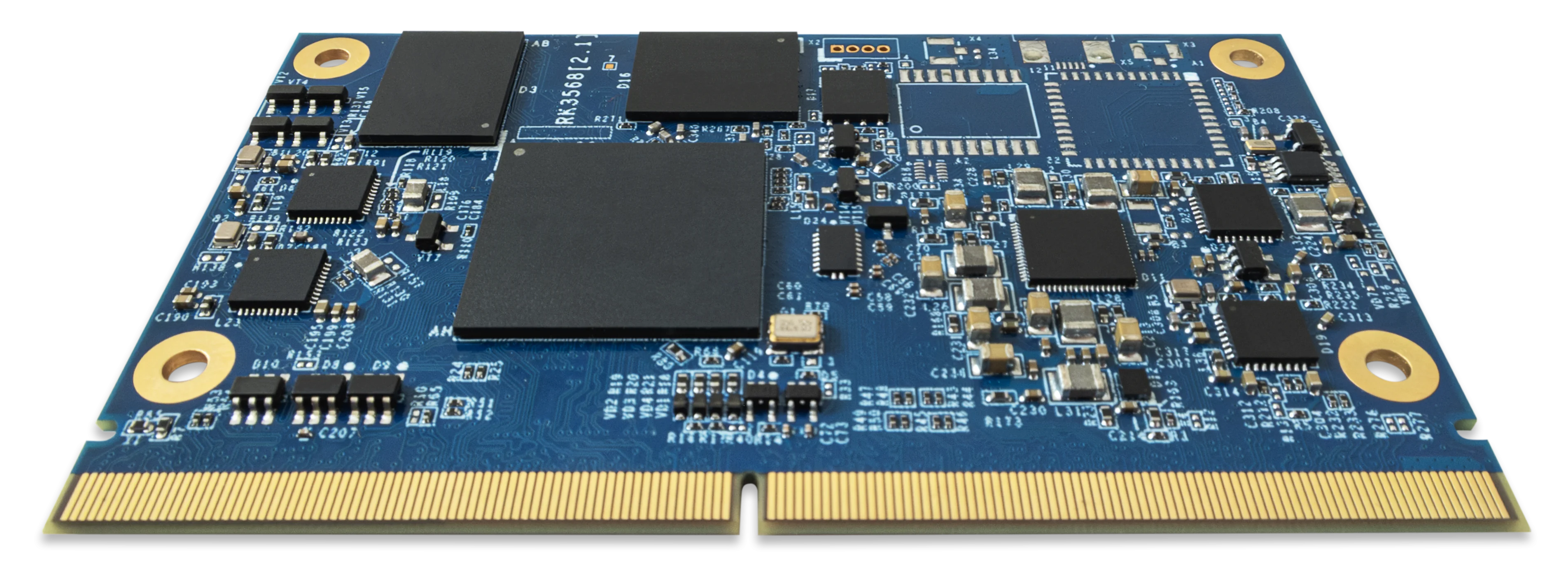

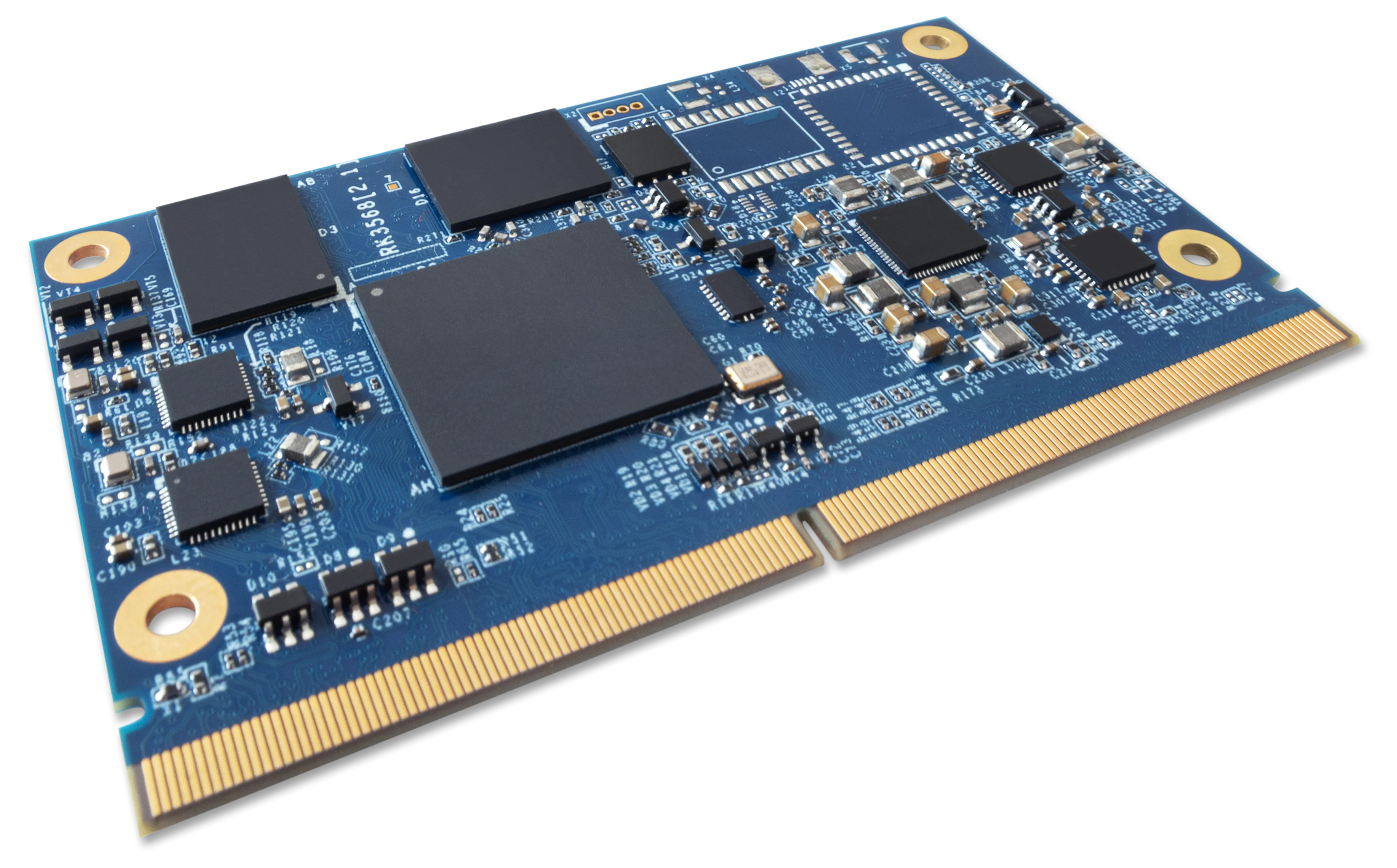

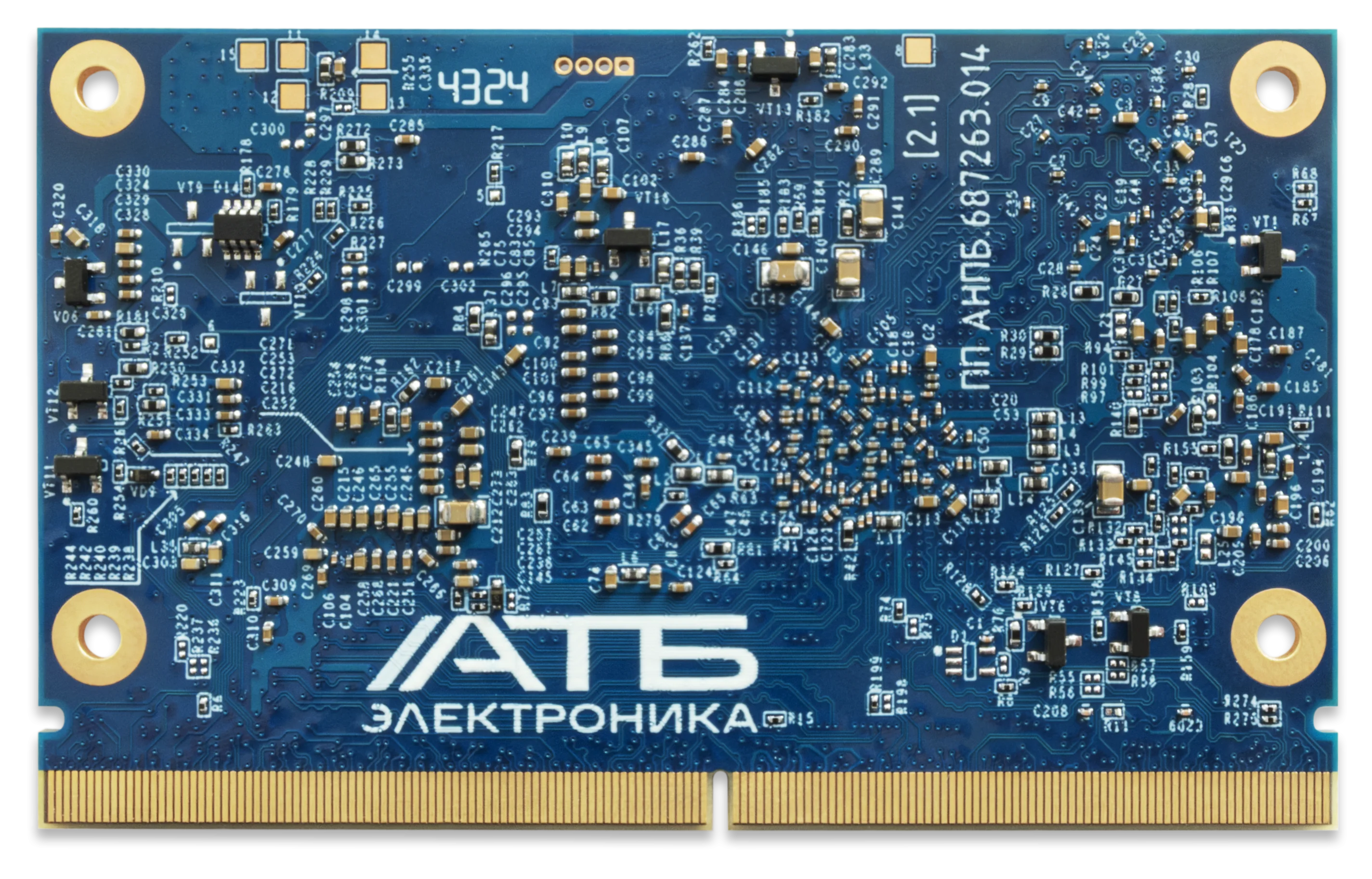

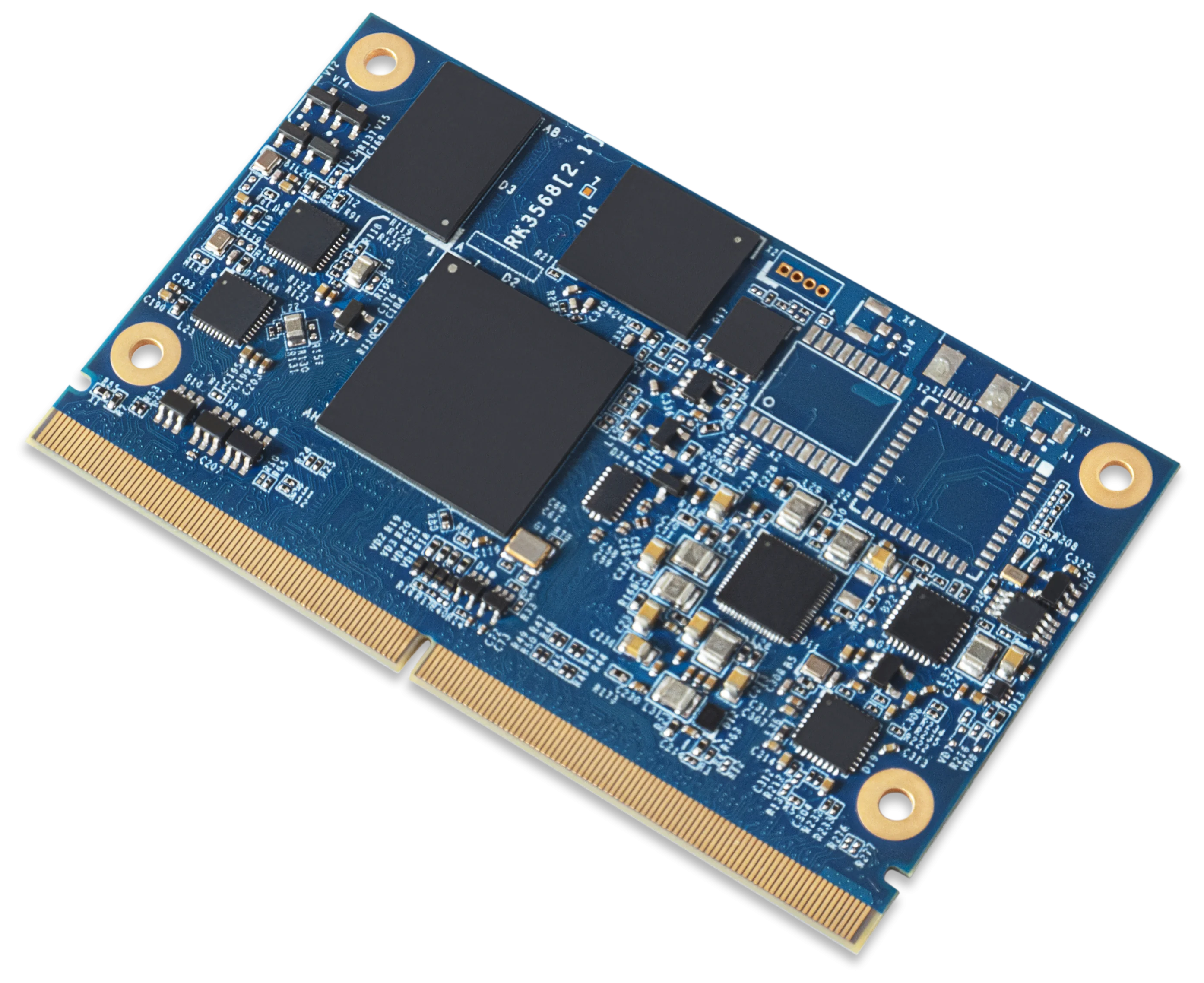

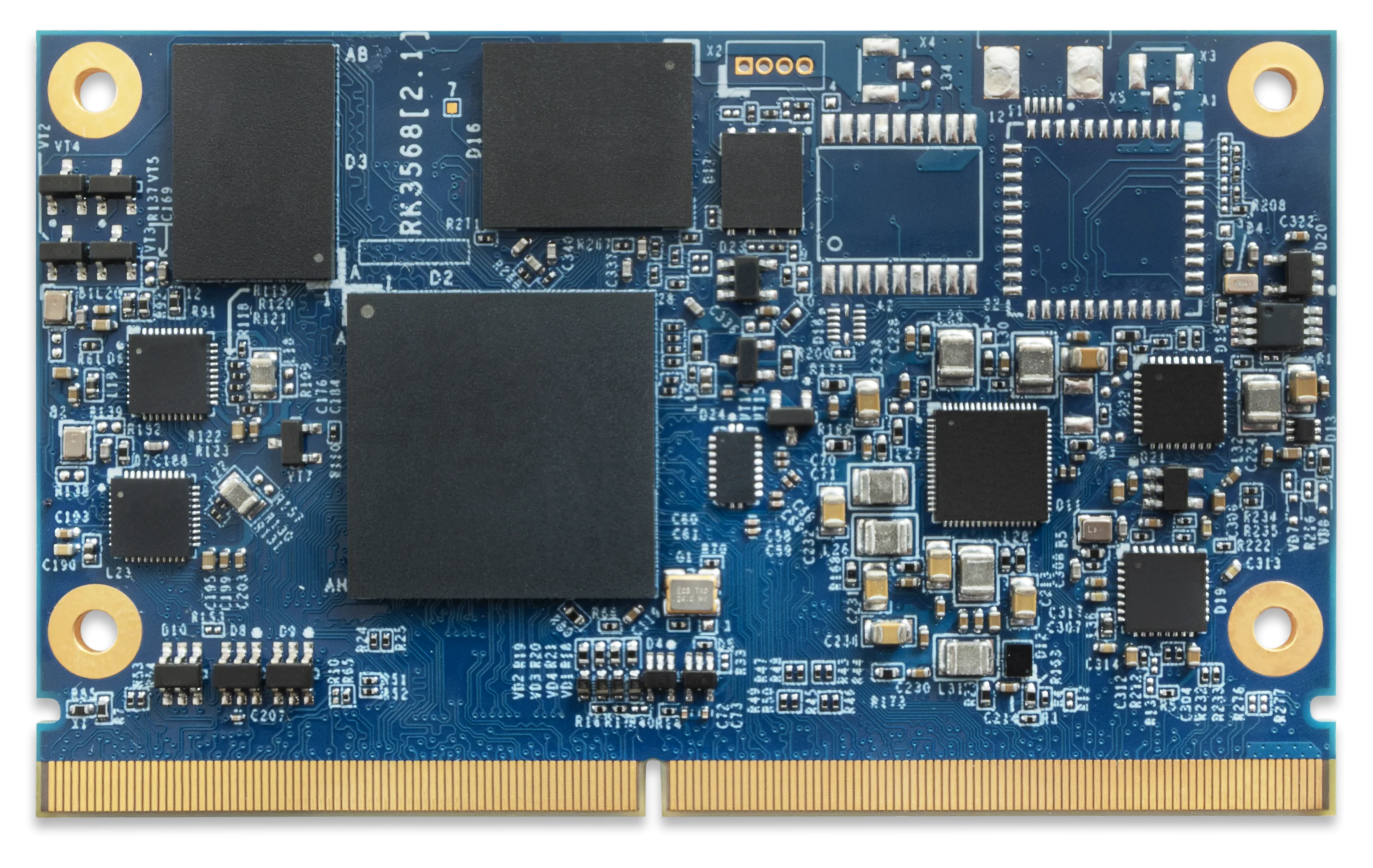

SОМ модуль SMARC с процессором RK3568J АТБ

Артикул: 143225

АТБ-RK3568J-SMC это SoM-Module (System-on-Module – система на модуле) на базе четырёхъядерного ARM процессора RK3568 с поддержкой до 8 Гб LPDDR4 памяти и до 256 Гб накопителя eMMC.

Много

Нашли дешевле?

Цена по запросу

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Технические характеристики товара и цены на товар могут отличаться от указанных на сайте, уточняйте технические характрестики и цену на момент покупки и оплаты. Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. Убедительно просим Вас при покупке проверять наличие желаемых функций и характеристик.

Получить консультацию

Авторизованный дилер АТБ Электроника

Получить техническое задание

Запросить оферту

Профессиональный монтаж оборудования

Официальная гарантия производителя

Описание
Характеристики

Описание

Вычислительный модуль выполнен по стандарту SMARC 2.1/2.0 и предназначен для встраивания в готовые решения, соответствующие стандарту, а также для ускорения разработки устройств. Расширенный температурный диапазон эксплуатации: от -40С° до +70С° позволяет встраивать модуль в решения, которые направлены на промышленное применение. Основные направления применений устройств, выполненных по схеме плата носитель (с физическими разъемами интерфейсов) и процессорный модуль (с необходимыми компонентами для вычислений):

Встраиваемые устройства – в качестве основного вычислительного модуля, который обрабатывает данные с подключенных периферийных устройств (датчиков, камер и т.д.)
Оборудование АСУ – в качестве основного вычислительного модуля блока CPU контроллера, который обеспечивает выполнение прикладных программ управления в различных областях промышленности
Транспорт – в качестве основного вычислительного модуля навигационной и мультимедийной системы подвижных железнодорожных составов и наземного общественного транспорта
Медицинское оборудование – в качестве основного вычислительного модуля в системах рентгеновского оборудования, аппаратах для ультразвуковой диагностики и т.п.

Характеристики

Модель	RK3568J-SMC
Артикул производителя	АТБ-RK3568J-SMC
Страна производства	Россия

Характеристики

Процессор	RK3568J 4 x Cortex-A55 2,0 ГГц (ARM)
Оперативная память	LPDDR4 (До 8Гб)
Встроенные накопители	eMMC Flash (До 512 Гб). QSPI Flash (256 Мб)
Интерфейсы на краевом разъеме	1 x SATA / 1 x USB 3.0 (опция) 1 x SDIO 2 x 1 GB Ethernet (RTL8211 + MAC CPU) 2 x PCIe 3.0 (2 x 1Lane или 1 x 2Lane) (PCIe EndPoint – опция) 1 x PCIe 2.0 2 x CSI x 2 lane / 1х CSI x 4lane (Video In) 2 x 2wire UART 2 x 4-wire UART / 1 x 4-wire UART (при использовании WiFi) 1 х USB 3.0 Host 3 x USB 2.0 Host 1 x USB 2.0 Host /Device (OTG не поддерживается) 1 x CAN 1 x I2C (CSI0) / 1 x CAN (опция) 2 x I2C 1 x SPI 1 x QSPI (опция в случае, если не монтируется QSPI Flash) 14 x GPIO (SMARC Control & Status Signals, 2 x PWM, GPIO)
Беспроводные интерфейсы	Wi-Fi/BT модуль (опция, напаивается на модуль) GNSS модуль (опция, напаивается на модуль)
Видео/аудио интерфейсы	GPU - Mali-G52 2EE с поддержкой OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1, 0.8 TOPS NPU для ускорения AI Decoder: H.265/H.264 - 4096x2304@60fps Encoder: H.265/H.264 - 1920x1080@60fps HDMI (1080p@120 Гц и 4096x2304@60 Гц) DP (2560x1600@60 ГЦ) (поддержка зависит от ядра ОС) Dual DSI / 1 x Single LVDS и Single DSI (опция) 1 x I2S (аудио)
Прочие ЭРИ	Часы реального времени (BM8563EMA) EEPROM 16Кбит (AT24C16M5) (всегда) Системное время – точность 10 pps
Стойкость климатическим воздействиям	от -40С° до +70С° (+85С° в случае не более 70% вычислительной нагрузки на ядра CPU и отключенном GPU)
Электропитание	5 В (10 Вт), + 3.3 В - RTC (0.1 Вт)
Конструкция	82x50 мм (стандарт SMARC 2.1/2.0). Пассивное охлаждение (переходная пластина предоставляется опционально)
Встроенное ПО	Загрузчик Uboot / UEFI с подготовкой к установке ОС
