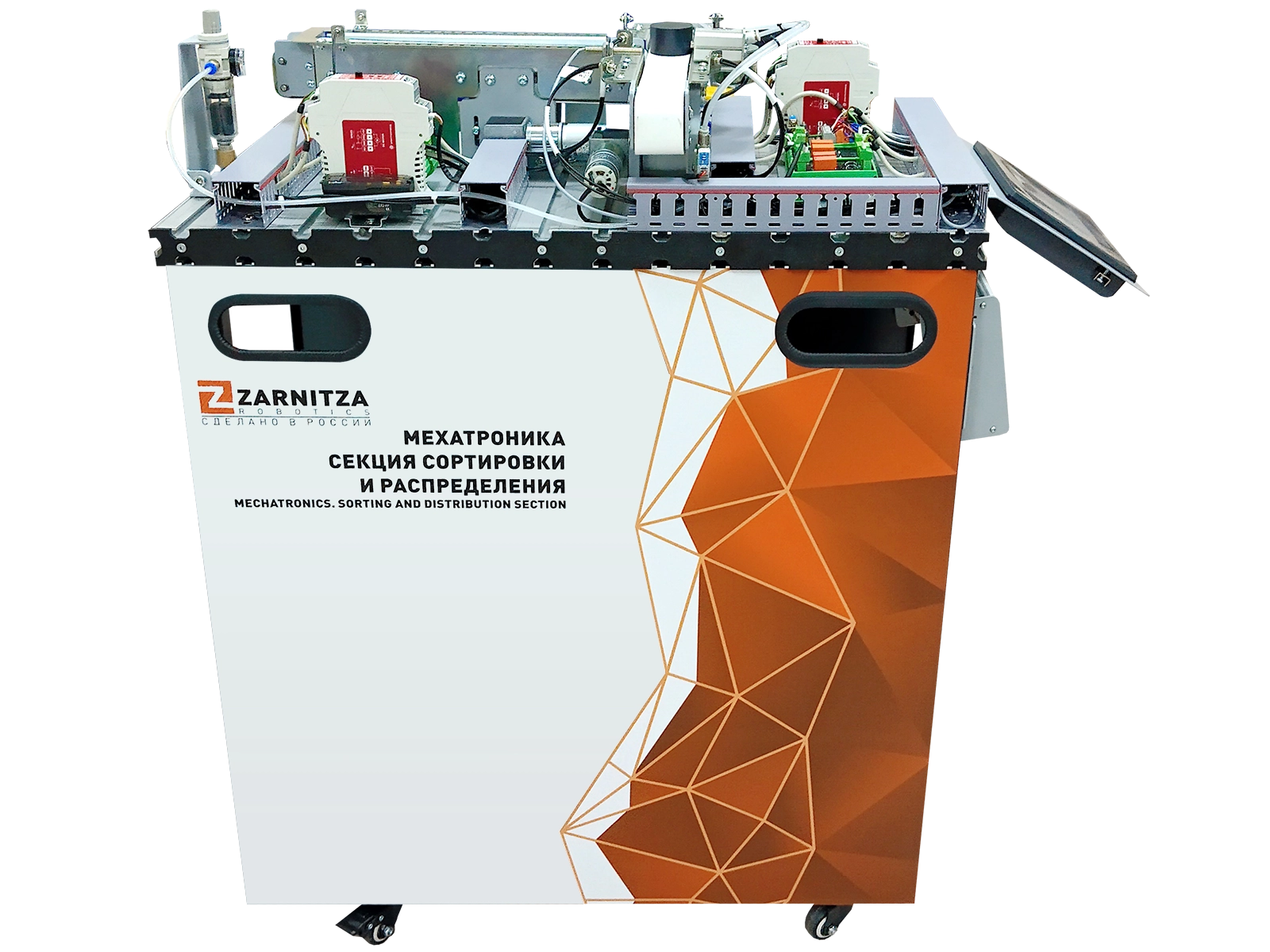

Мехатроника Секция сортировки и распределения

Мехатронная секция сортировки и распределения предназначена для изучения основ мехатроники и промышленной робототехники. Данная установка входит в серию модульных мехатронных комплексов "Зарница", позволяющих моделировать автоматизированные производственные установки и конвейерные линии различных конфигураций. Секция оснащена мобильным основанием, что обеспечивает возможность формирования комплексных учебных систем из нескольких модулей.

Станция автоматически обнаруживает поступающие заготовки, определяет их цвет и с помощью пневматических исполнительных устройств сортирует заготовки по двум направлениям конвейерной линии. В работе используются электрические приводы и пневматические механизмы, а управление осуществляется программируемым логическим контроллером (ПЛК) с графическим интерфейсом на сенсорной панели.

Комплект учебно-методических материалов и программного обеспечения позволяет на практике изучить устройство электрических и пневматических исполнительных механизмов, работу датчиков, алгоритмизацию производственных процессов и программирование ПЛК.

Ключевые характеристики

• Автоматическое обнаружение и сортировка заготовок по цвету
• Два направления сортировки на конвейерной линии
• Использование пневматических и электрических приводов
• Управление через программируемый логический контроллер с сенсорной панелью
• Модульный и мобильный дизайн для интеграции с другими станциями
• Поддержка подготовки к Junior & WorldSkills

Преимущества

• Возможность практического обучения основам мехатроники и промышленной автоматизации
• Использование реальных промышленных компонентов
• Гибкость конфигураций за счет мобильного и модульного исполнения
• Полный комплект методической документации и программного обеспечения
• Совместимость с зарубежными аналогами

Комплектация

• Секция сортировки и распределения в сборе
• Программное обеспечение на электронном носителе
• Набор заготовок
• Монтажный комплект (инструменты, стяжки)
• Комплект соединительных проводов и кабелей
• Паспорт изделия
• Руководство по эксплуатации
• Методические рекомендации

Состав станции

• Алюминиевая профильная плита
• Блок подготовки воздуха
• Два конвейерных модуля
• Сепаратор заготовок
• Мини-терминал ввода-вывода
• Контроллеры двигателей постоянного тока
• Оптические датчики
• Индуктивный датчик
• Стоппер для конвейера
• Интерфейс подключения входов и выходов
• Мобильное основание
• Панель управления и панель с контроллером

Методическое обеспечение

• Изучение принципов работы пневмооборудования производственных ячеек
• Изучение электрооборудования и датчиков
• Освоение среды разработки управляющих программ для мехатронных систем
• Практическая сборка и отладка производственной ячейки

Условия эксплуатации

• Питание: 220 В, 50 Гц
• Подключение к розетке с заземлением, степень защиты не ниже IP20
• Требуется источник сжатого воздуха с давлением не менее 4 атм (приобретается отдельно)
