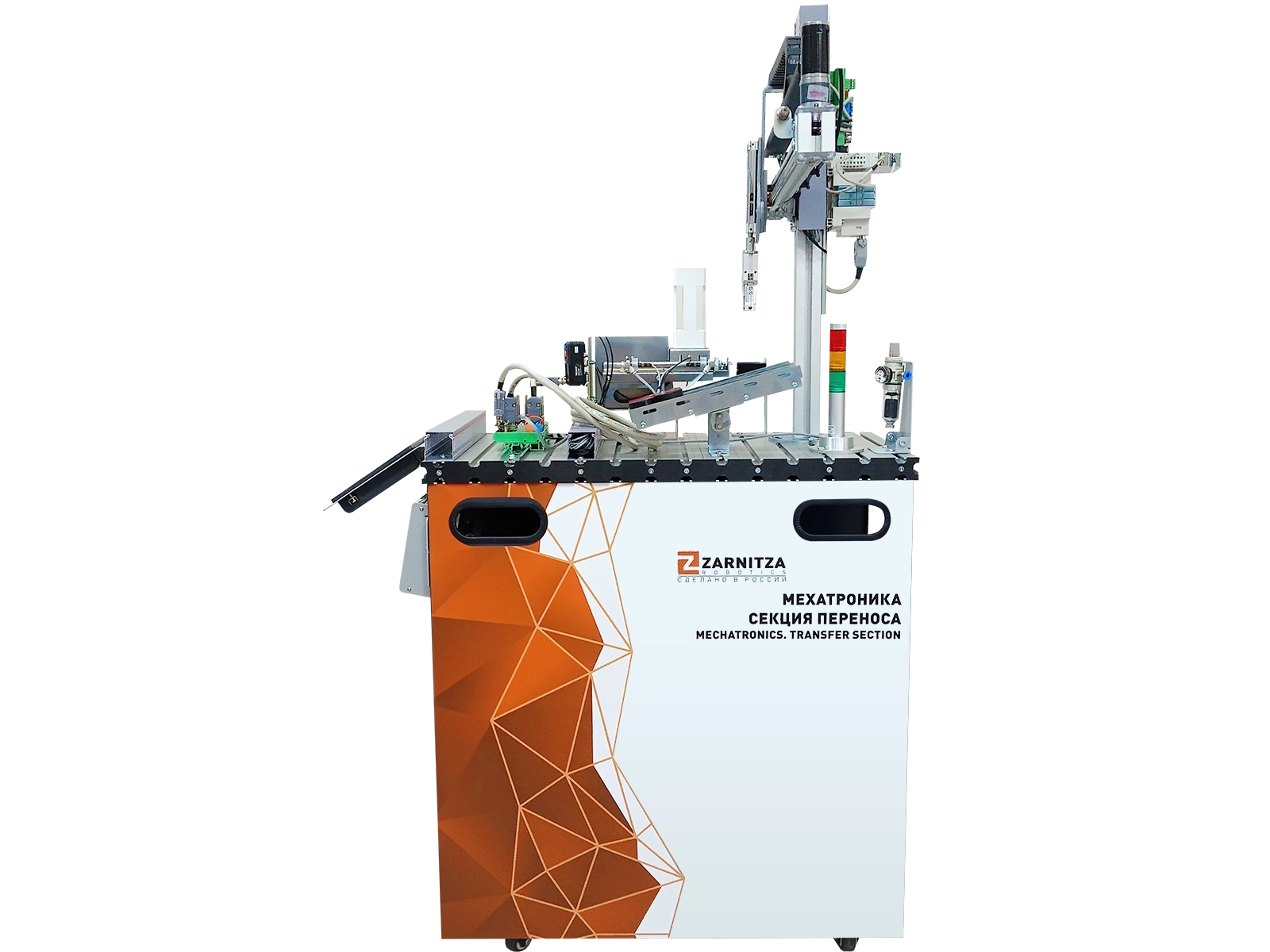

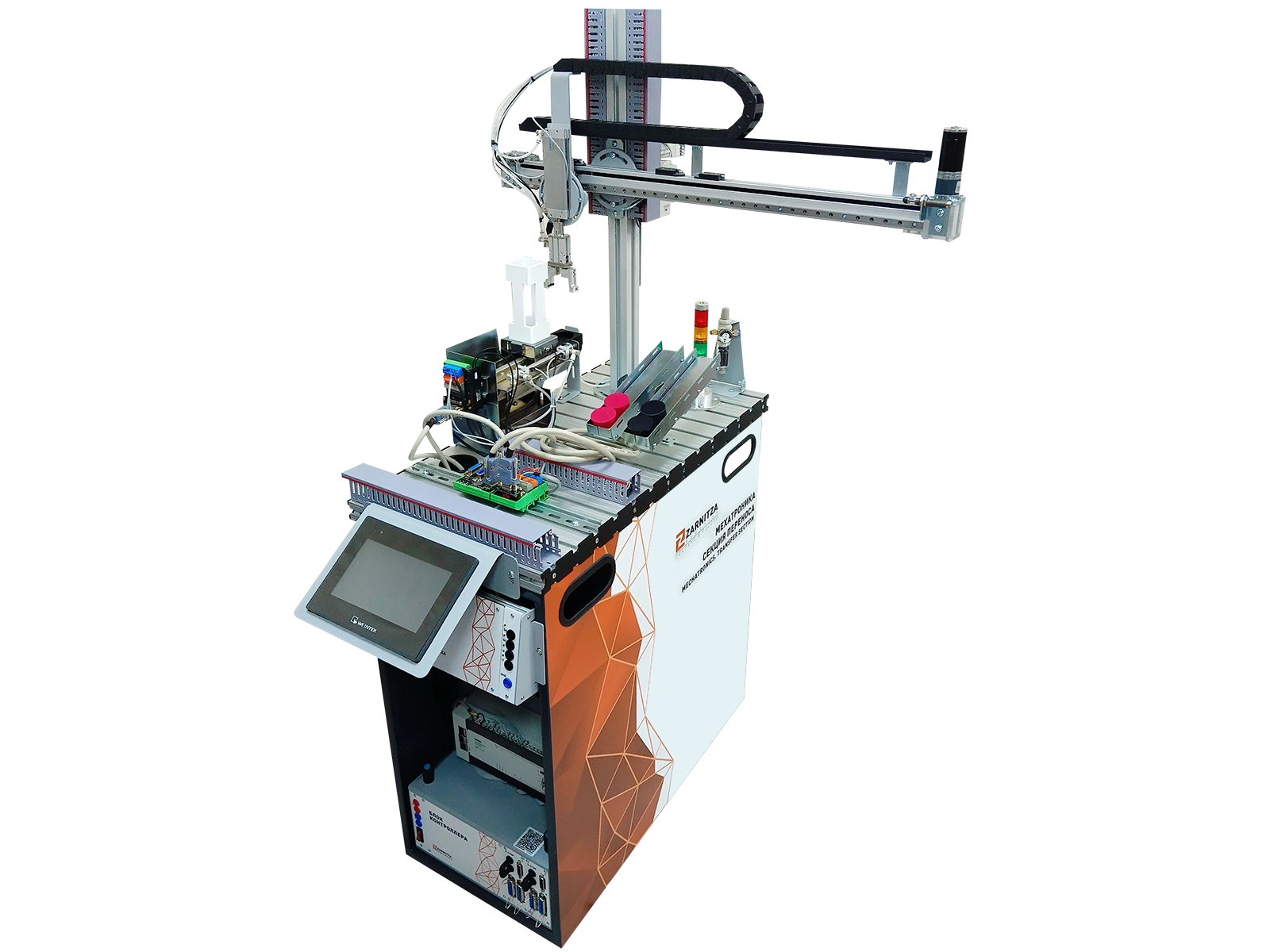

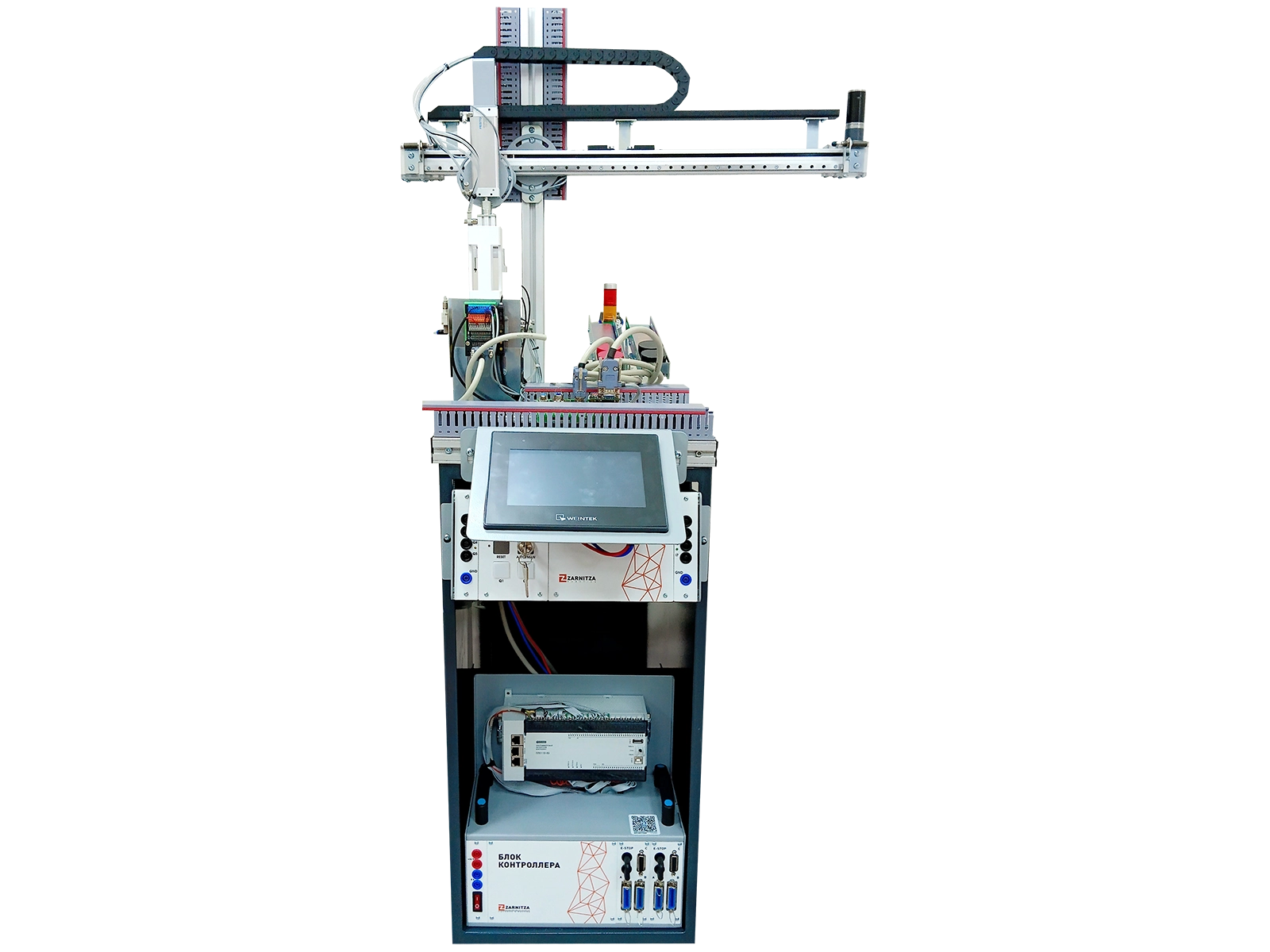

Мехатронная подъемно-транспортная станция

Мехатронная подъемно-транспортная станция (Секция переноса) предназначена для изучения основ промышленной автоматизации, мехатроники и робототехники. Является модульной установкой на мобильном основании, позволяющей моделировать работу производственных линий и автоматизированных участков различной сложности.

Станция оснащена универсальным двухосевым манипулятором с пневматическим захватом и встроенным оптическим датчиком, способным различать заготовки по цвету. Управление осуществляется с помощью программируемого логического контроллера (ПЛК) с визуализацией на сенсорной панели. Используемые промышленные компоненты обеспечивают реалистичное моделирование производственного процесса и надежность при выполнении учебных задач.

В составе станции — электрический линейный привод с высокоточным позиционированием, линейный подъемный цилиндр с опросом конечных положений, модуль накопления и сортировки заготовок. Обучающиеся могут на практике осваивать алгоритмизацию процессов, программирование ПЛК, настройку датчиков и исполнительных устройств, а также отработку сценариев взаимодействия модулей производственной ячейки.

Ключевые характеристики

• Универсальный двухосевой манипулятор с пневматическим захватом
• Оптический датчик с функцией распознавания цвета заготовок
• Комбинированное использование электрических и пневматических приводов
• Быстрое позиционирование по осям благодаря линейному приводу
• Возможность сортировки и укладки заготовок по заданным критериям
• Управление через ПЛК и сенсорную панель
• Интеграция с другими станциями и зарубежными аналогами
• Подходит для подготовки к чемпионатам Junior & WorldSkills

Преимущества

• Модульная конструкция с мобильным основанием
• Использование промышленных компонентов
• Разнообразные сценарии работы, включая сортировку, перенос и накопление заготовок
• Поддержка обучения алгоритмам ПЛК, настройке приводов и сенсоров
• Методическое сопровождение с лабораторными работами

Комплектация

• Секция переноса в сборе
• Программное обеспечение (на электронном носителе)
• Набор заготовок
• Монтажный комплект (инструменты, стяжки)
• Комплект соединительных проводов и кабелей
• Паспорт изделия
• Руководство по эксплуатации
• Методические рекомендации

Состав станции

• Алюминиевая профильная плита
• Блок подготовки воздуха
• Подъемно-транспортный модуль
• Накопительный модуль с перилами
• Магазинный модуль
• Оптический датчик
• Аналоговый оптический датчик
• Контроллер двигателя постоянного тока с реверсом
• Терминал подключения дискретных входов и выходов
• Аналоговый терминал
• Световая колонна
• Кабели: дискретный, аналоговый, питания
• Панель управления
• Панель с контроллером
• Мобильное основание

Методическое обеспечение

• Разновидности и принцип работы пневмооборудования
• Разновидности и принцип работы электрооборудования
• Работа в среде разработки управляющих программ
• Изучение датчиков технологической информации
• Сборка и отладка производственной ячейки

Условия эксплуатации

• Питание: 220 В, 50 Гц
• Подключение к розетке с заземлением (евро, IP20 и выше)
• Источник сжатого воздуха: не менее 4 атм (приобретается отдельно)
